| Ölçüm aralığı: | 0.1mm-20mm. 0.2mm-45mm. 0.2mm-95mm | Ağırlık: | 24Kg (Paketledikten sonra) |
|---|---|---|---|
| Karar: | 1 mikron | Malzeme: | Metal |
| Türü: | Ölçüm aleti | Renk: | Mavi |
| Vurgulamak: | lazer ölçer ölçümü,tel ölçer çapı,yüksek hassasiyetli lazer çapı ölçüm cihazı |
||

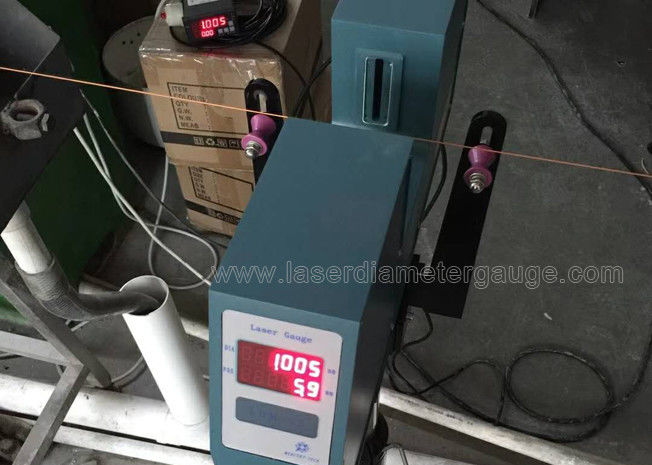

Lazer çapı kontrol ölçerOn-line ölçümü temassız olarak gerçekleştirmek için lazer taramasını kullanan yüksek hassasiyetli inceleme taksitidir.

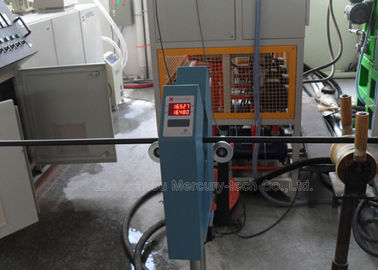

Temel olarak çeşitli tellerde, kablolarda, boru üretim hattında, dış çapın ölçümü ve ekstrüder vida hızını veya çekiş hızını ayarlamak için OD'nin amacını kontrol etmek için kullanılır.Ayrıca iş parçasının dış çapı ve boyut ölçümleri için uygulanabilir.
Teknik parametreler
| Model | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| Ölçme aralığı | 0.2-20mm | 0.2-45mm | 0.2-95mm | 0.2-145 mm. | 0.2-205mm | 0.2-375mm | |||||
| Min Boyut | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | |||||
| Maksimum Boyut | 20 mm | 45 mm | 95 mm | 145 mm | 205mm | 375mm | |||||
| Doğruluk | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| Karar | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | |||||
| Boyut | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | 121x36x8.5cm | 45x50x8.5cm(x2) | |||||
| Ölçüm Birimleri | mm | mm | mm | mm | mm | mm | |||||
| Güç | ~ 220V±% 15, 50-60HZ | ||||||||||
| Sıcaklık | -10~40°C | ||||||||||
| Nemlilik | <85% RH | ||||||||||
|
Ölçüm Başlığı Seri I/O |
Standart:RS485 Seçenekleri:RS232 / USB / Profibus | ||||||||||
| Ön ayarlar | Çap, +Tol, Tol, Alarm Ayarlama | ||||||||||
| Şeffaf Ölçüm | Seçenek | Seçenek | Seçenek | Seçenek | Seçenek | Seçenek | |||||
| Kontrol çıkışı | |||||||||||
| Seri I/O | RS485 | ||||||||||
| Analoglar Çıktı | 16 bit±10V DC çıkış | ||||||||||
| Relay çıkışı | 2 Volt Serbest (Status, Yukarı Tolerans, Alt Tolerans) | ||||||||||
| Model | Ölçme aralığı | Karar | Doğruluk |
| LDM-25XY | 0.1-20mm | 0.001mm | ±0.001mm |
| LDM-50XY | 0.2-45mm | 0.001mm | ±0.002mm |
| LDM-60XY | 0.2-55mm | 0.001mm | ±0.002mm |
Ana Özellikleri
1 temassız lazer çapı ölçümü, yüksek hız, yüksek doğruluk ve iyi tekrarlanabilirlik.
2 Gerçek zamanlı dış çap ve yuvarlaklık gösterimi, kalite kontrolünü ve üretim verimliliğini artırır, malzemelerin israfını azaltır.
3 Tam otomatik üretim elde etmek için çeşitli dijital ve analog kontrol sinyali fonksiyonları.
4 Çeşitli önceden ayarlanmış fonksiyonlar, nominal değer, üst ve alt toleranslar, alarm kontrolü önceden ayarlanmıştır, kullanımı kolaydır.
5 Standart veri portu bağlantısı hazır, veri analizi geliştirme kolaylığı için uyumlu yazılım.
Lazer çapı ölçümünün performansı
Ölçüm: Lazer taraması
Lazer: Görünür kırmızı yarı iletken lazer
Lazer çıkış gücü: <2mW
Çalışma modu: sürekli
Güç tüketimi: <30W
Elektronik parametreler
Çalışma voltajı: ~ 220V ± 15% 50 - 60Hz
Çalışma sıcaklığı: -10 ~ 40 °C
Nem: <85% RH
Kontrolörün Ana Özellikleri
1Uzaktan görüntüleme ve kontrol için kullanılır.
2DC motorların, VVVF motorlarının (extruder veya traktör) hızını kontrol edebilir.
3Laboratuvar kullanımı için uygundur.
4Diametre ayarlanmış toleransın ötesine geçtiğinde alarm verir.
5RS485 ile PLC endüstri kontrol bilgisayarına bağlanabilir.
6Boyutları: 100mm×100mm×120mm (Model:DDC-5)
Fabrikamız
LDM Serisi Ölçer, on yıllar süren teknolojik yeniliklere sahip klasik Mercury-Tech ürün serisidir ve 1.000'den fazla müşteri bu ürünleri, yüksek doğruluklu, güvenilir ürünleri kullanır.Şu anda tel., kablo, boru ölçümü için en iyi seçenek.
