Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ölçüm doğruluğu: | ±1μm | Malzeme: | Metal |
|---|---|---|---|
| Karar: | 1 mikron | Renk: | Mavi |
| Ağırlık: | 24Kg (Paketledikten sonra) | Özellikleri: | Kolay ve kullanışlı, eksiksiz işlevler. uzun ömür |
| Türü: | Ölçme ve kontrol makinesi | ||
| Vurgulamak: | lazer ölçer ölçümü,tel ölçer çapı,plastik ekstrüderler lazer çap ölçer |
||
Kablo borusu lazer çapı ölçer plastikte çap kontrolü ekstrüderler
Lazer çapı ölçerOn-line ölçümü temassız olarak gerçekleştirmek için lazer taramasını kullanan yüksek hassasiyetli inceleme taksitidir.

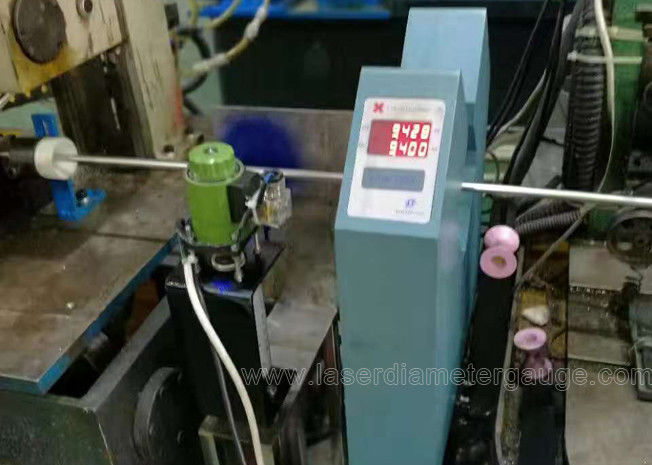

Temel olarak çeşitli tellerde, kablolarda, boru üretim hattında, dış çapın ölçümü ve ekstrüder vida hızını veya çekiş hızını ayarlamak, OD'nin amacını kontrol etmek için kullanılır.Ayrıca iş parçasının dış çapı ve boyut ölçümleri için uygulanabilir.

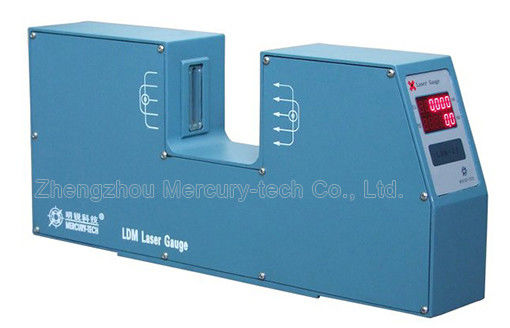

Teknik parametrelerTek Eksenli Lazer Diametre Ölçücüsü için.
| Model | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| Ölçme aralığı | 0.2-20mm | 0.2-45mm | 0.2-95mm | 0.2-145 mm. | 0.2-205mm | 0.2-375mm | |||||
| Min Boyut | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | |||||
| Maksimum Boyut | 20 mm | 45 mm | 95 mm | 145 mm | 205mm | 375mm | |||||
| Doğruluk | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| Karar | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | |||||
| Boyut | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | 121x36x8.5cm | 45x50x8.5cm ((x2) | |||||
| Ölçüm Birimleri | mm | mm | mm | mm | mm | mm | |||||
| Güç | ~220V±15%, 50-60HZ | ||||||||||
| Sıcaklık | -10~40°C | ||||||||||
| Nemlilik | < 85% RH | ||||||||||
|
Ölçüm Başlığı Seri I/O |
Standart: RS485 Seçenekler:RS232 / USB / Profibus | ||||||||||
| Ön ayarlar | Çap, +Tol, Tol, Alarm Ayarlama | ||||||||||
| Şeffaf Ölçüm | Seçenek | Seçenek | Seçenek | Seçenek | Seçenek | Seçenek | |||||
| Kontrol çıkışı | |||||||||||
| Seri I/O | RS485 | ||||||||||
| Analoglar Çıktı | 16 bit ±10V DC çıkış | ||||||||||
| Relay çıkışı | 2 Volt Serbest (Status, Yukarı Tolerans, Alt Tolerans) | ||||||||||

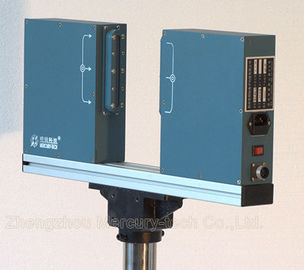

Çift Eksenli Lazer Çap ölçerLazer taramasını kullanan yüksek hassasiyetli ödemeler, bağlantısız çevrimiçi anketleri gerçekleştirmek için lazer taramasını kullanan yüksek hassasiyetli anket ödemeleri.Bu (özellikle X eksen ve Y eksen) aynı anda iki yönde çapı ölçmek.
Metal tel, cam, boru, tel ve kablo vb. için uygulanabilir. ölçüm ve kontrolün çapı. İki yönlü ölçüm, aynı anda tel gösterebilecek ortalama gösterir,boru çapı, yuvarlak.
Teknik parametrelerÇifte Eksenli lazer çapı ölçüm cihazı için.
| Model | Ölçme aralığı | Karar | Doğruluk |
| LDM-25XY | 0.1-20mm | 0.001mm | ±0,001mm |
| LDM-50XY | 0.2-45mm | 0.001mm | ±0,002mm |
| LDM-60XY | 0.2-55mm | 0.001mm | ±0,002mm |
Ana Özellikleri
1 temassız lazer çapı ölçümü, yüksek hız, yüksek doğruluk ve iyi tekrar edilebilirlik.
2 Gerçek zamanlı dış çap ve yuvarlaklık gösterimi, kalite kontrolünü ve üretim verimliliğini artırır, malzemelerin israfını azaltır.
3 Tam otomatik üretim elde etmek için çeşitli dijital ve analog kontrol sinyali fonksiyonları.
4 Çeşitli önceden ayarlanmış fonksiyonlar, nominal değer, üst ve alt toleranslar, alarm kontrolü önceden ayarlanmıştır, kullanımı kolaydır.
5 Standart veri portu bağlantısı hazır, veri analizi geliştirme kolaylığı için uyumlu yazılım.
Kontrolörün Ana Özellikleri
1Uzaktan görüntüleme ve kontrol için kullanılır.
2DC motorlarının, VVVF motorunun (extruder veya traktörün) hızını kontrol edebilir.
3Laboratuvar kullanımı için uygundur.
4Diametre ayarlanmış toleransın ötesine geçtiğinde alarm verir.
5RS485 ile PLC endüstri kontrol bilgisayarına bağlanabilir.
lazer çapı ölçüm cihazıPerformans
Ölçüm: Lazer taraması
Lazer: Görünür kırmızı yarı iletken lazer
Lazer çıkış gücü: <2mW
Çalışma modu: sürekli
Güç tüketimi: <30W
Elektronik parametreler
Çalışma voltajı: ~ 220V ± 15% 50 - 60Hz
Çalışma sıcaklığı: -10 ~ 40 °C
Nem: <85% RH

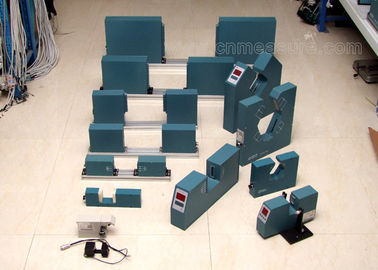

LDM Serisi Ölçer, on yıllar süren teknolojik yeniliklere sahip klasik Mercury-Tech ürün serisidir ve 1.000'den fazla müşteri bu ürünleri, yüksek doğruluklu, güvenilir ürünleri kullanır.Şu anda tel., kablo, boru ölçümünün en iyi seçimi.
