| Vurgulamak: | lazer ölçer ölçümü,tel ölçer çapı,lazer dış çap ölçüm cihazı |
||
|---|---|---|---|

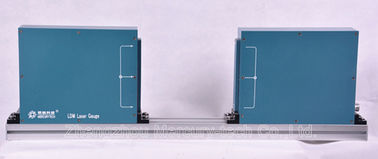

Tel kablo borusu için profesyonel ölçüm dış çap lazer çap gague
Tek Eksenli Lazer Çapı Ölçeri , temassız çevrimiçi önlemi almak için lazer taramasını kullanan, yüksek hassasiyetli bir anket uygulamasıdır.

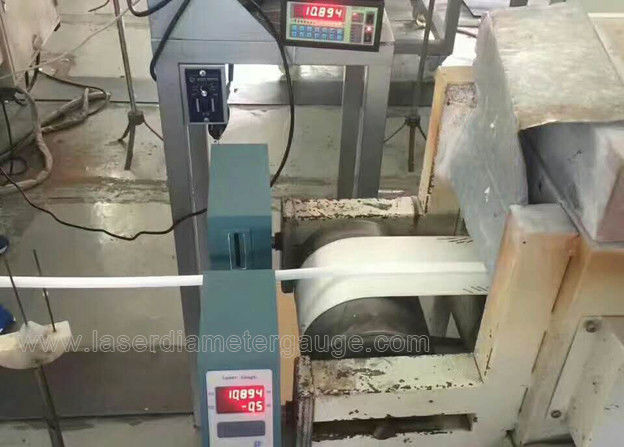

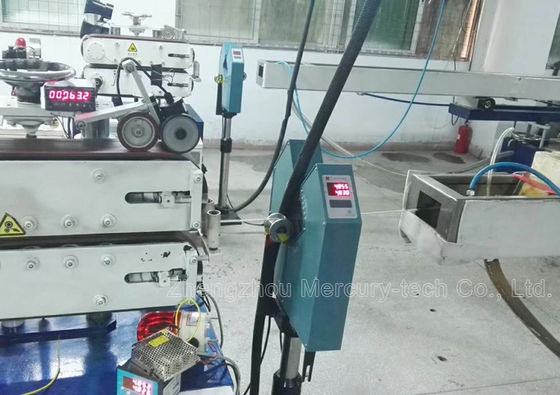

Temel olarak OD'nin amacını kontrol etmek için çeşitli tellerde, kablolarda, boru üretim hattında, dış çapın ölçülmesinde ve ekstruder vida hızını veya çekiş hızını ayarlayın. İş parçasının dış çapına ve boyut ölçümlerine de uygulanabilir.
Tek Eksenli lazer çap ölçer için teknik parametreler .
| model | LDM-25 | LDM-50 | LDM 100 | LDM-150 | LDM-210 | LDM-380 | |||||
| Ölçüm aralığı | 0.2-20mm | 0.2-45mm | 0.2-95mm | 0.2-145mm | 0.2-205mm | 0.2-375mm | |||||
| Min boyutu | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | |||||
| Maksimum boyut | 20mm | 45mm | 95mm | 145mm | 205mm | 375 mm | |||||
| doğruluk | 0.001 ± | 0.002 ± | 0.01 ± | 0.01 ± | 0.01 ± | 0.01 ± | |||||
| çözüm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | |||||
| boyut | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | 121x36x8.5cm | 45x50x8.5cm (x2) | |||||
| Ölçü birimleri | aa | aa | aa | aa | aa | aa | |||||
| Güç | ~ 220V ±% 15, 50-60HZ | ||||||||||
| Sıcaklık | -10 ~ 40 ℃ | ||||||||||
| Nem | <% 85 bağıl nem | ||||||||||
Ölçer Başlığı Seri G / Ç | Standart: RS485 Seçenekler: RS232 / USB / Profibus | ||||||||||
| Hazır ayarlar | Çap, + Tol, -Tol, Alarm Ayarı | ||||||||||
| Şeffaf Ölçüm | seçenek | seçenek | seçenek | seçenek | seçenek | seçenek | |||||
| Kontrol çıkışı | |||||||||||
| Seri G / Ç | RS485 | ||||||||||
| Analoglar Çıkışı | 16 bit ± 10V DC Çıkış | ||||||||||
| Röle çıkışı | 2 Voltsuz (Durum, Üst Tolerans, Alt Tolerans) | ||||||||||
Çift Eksenli lazer çapı ölçüm cihazı , lazer taramasını taşımak için kullanan yüksek hassasiyetli bir kurulumdur, temassız çevrim içi anketi yürütmek için lazer taramasını kullanan yüksek hassasiyetli anket kurulumu. (X ekseni ve Y ekseni) aynı anda çapı iki yönde ölçer.
Metal teller, cam, borular, tel ve kablo vb. İçin geçerlidir. Ölçüm ve kontrolün çapı. İki yönlü ölçüm, ortalama aynı anda tel, boru çapı, yuvarlaklık gösterebilen gösterir.
Çift Eksenli lazer çap ölçer için teknik parametreler .
| model | Ölçüm aralığı | çözüm | doğruluk |
| LDM-25XY | 0.1-20mm | 0.001 mm | ± 0.001 mm |
| LDM-50XY | 0.2-45mm | 0.001 mm | ± 0.002 |
| LDM-60XY | 0.2-55mm | 0.001 mm | ± 0.002 |
Ana Özellikler
① temassız lazer çapı ölçümü, yüksek hız, yüksek hassasiyet ve iyi tekrarlanabilirlik.
Diameter Gerçek zamanlı dış çap ve yuvarlaklık göstergesi, kalite kontrolünü ve üretim verimliliğini arttırır, malzemelerin israfını azaltır.
Fully Tam otomatik üretim elde etmek için çeşitli dijital ve analog kontrol sinyal fonksiyonları.
④ Çeşitli ön ayar fonksiyonları, nominal değer, üst ve alt tolerans, alarm kontrol ön ayarları, kullanımı kolay.
Analysis Standart veri portu bağlantısı, veri analizi geliştirme kolaylığı için hazır, uyumlu yazılım.
Ana denetleyici özellikleri
1. Uzaktan görüntüleme ve kontrol için kullanılabilir.
2. DC motorların, VVVF motorun (ekstruder veya traktör) hızını kontrol edebilir.
3. Laboratuar kullanımı için uygundur.
4. Çap, ayarlanan toleransın ötesine geçtiğinde alarm verecektir.
5. RS485 ile Bilgisayar kontrol eden PLC endüstrisine bağlanabilir.
6. Boyutlar: 100mm × 100mm × 120mm (Model: DDC-5)
lazer çapı ölçüm cihazı Performans
Ölçüm: Lazer tarama
Lazer: Görünür kırmızı yarı iletken lazer
Lazer çıkış gücü: <2mW
Çalışma modu: sürekli
Güç tüketimi: <30W
Elektronik Parametre
Çalışma voltajı: ~ 220V ±% 15 50 - 60Hz
Çalışma sıcaklığı: -10 ~ 40 ° C
Nem: <% 85 Bağıl Nem
LDM Serisi Ölçer, onlarca yıllık teknolojik yeniliğe ve 1000'den fazla müşteriye sahip bu ürünleri, yüksek hassasiyet ve güvenilir ürünü kullanan klasik Mercury-Tech ürün serisidir. Şu anda tel, kablo, boru ölçümü en iyi seçimdir.
