| Doğruluk: | 0,001 mm | Karar: | 0,001 mm |
|---|---|---|---|
| Türü: | Ölçüm aleti | Kullanımı: | Otomatik Test Makinesi |
| Model numarası: | CDM03 | Renk: | Mavi |
| Vurgulamak: | lazer çap ölçümü,tel ölçer çapı,filament çapı ölçüm araçları |
||
Temas dışı filament çapı ölçüm araçları çap ölçüm ekipmanları.
Filament çapı ölçüm aracı, bağlantısız çevrimiçi araştırmayı gerçekleştirmek için CCD taramasını kullanan yüksek hassasiyetli bir anket taksitidir.vs. ölçüm ve kontrol ile. aynı anda ipek ve lif çapını, yuvarlaklığını gösterebilir.
1. Teknik parametreler
| Model | Ölçme aralığı | Farklılaştırma | Doğruluk |
| LDM-25 | 0.2-20mm | 0.001 | ±0,02% × ((Okur) ±0,001mm |
| CDM-03 | 0.01-2mm | 0.001 | ±0,02% × ((Okur) ±0,001mm |

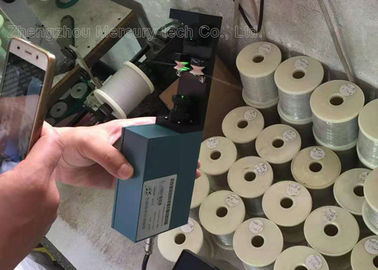

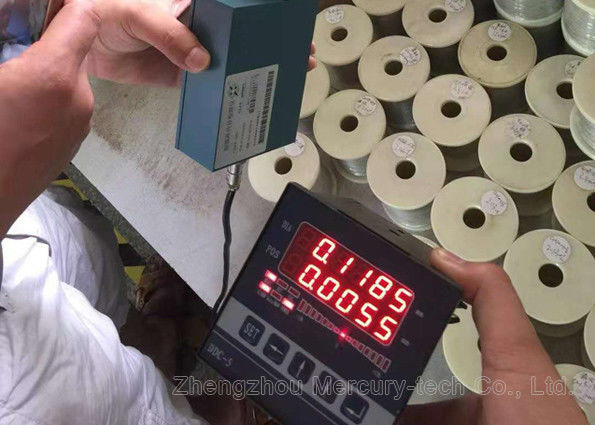

Resim 1. CDM03 çap ölçümü
3Performans göstergeleri:
Ölçüm: Lazer taraması
Lazer: Görünür kırmızı yarı iletken lazer
Lazer çıkış gücü: <2mW
Çalışma voltajı: ~ 220V ± 15% 50 - 60Hz
Çalışma sıcaklığı: -10 ~ 40 °C
Nem: <85% RH
Çalışma modu: sürekli
Güç tüketimi: <30W
Boyutları:
Ölçüm başlığı: 372mm×360mm×60mm
4. Aşağıdaki özelliklere sahip cihaz
1PLC, endüstriyel bilgisayar bağlanabilir.
2. RROFIBUS-DP ve MODBUS dönüştürücü ve PLC, IPC Connect tahsis edilebilir.
3. DDC-5 uzaktan kumanda ile donatılabilir, ekstrüder ve otomatik geri bildirim kontrolü toleransı kontrol etmek, ürün kalitesini iyileştirmek, tüketimi azaltmak için.
Filament için kompakt lazer çapı ölçüm cihazı
Kısa bir giriş
LDM1025 Tek eksenli kompakt lazer çaplı cihaz, lazer taramasını kullanan yüksek hassasiyetli taksitsiz ölçümleri gerçekleştirir.Temel olarak dış çapını ölçmek ve ekstrüder vida veya çekiş hızı ayarlamak için kullanılırDış çapını kontrol etmek için.
LDM2025 Çift eksenli kompakt lazer çaplı cihaz, temassız çevrimiçi ölçümleri gerçekleştirmek için lazer taramasını kullanan yüksek hassasiyetli taksit.Bu (özellikle X eksen ve Y eksen) aynı anda iki yönde çapı ölçmekİki yönlü ölçümün eksikliğinin üstesinden gelir. Ekran birimi aynı anda çap ortalaması değerini ve tel ve borunun yuvarlaklığını gösterebilir.
Şekil 2. LDM1025 ve LDM2025 çap ölçüm cihazı
Teknik parametreler:
LDM1025 Tek eksenli kompakt lazer çap ölçer
| Türü | Kompakt Lazer Çaplandırıcı |
| Ölçme kafası | LDM1025 |
| Kontrolör | DDC-7202 |
| Kapı Boyutu | 25 mm |
| Ölçme aralığı | 0.1mm - 20mm |
| Min Ölçülen Boyut | 0.1mm |
| Lazer Tipi |
Görsel Kırmızı Yarım iletkenli lazer 660mm |
| Doğruluk | ±0.0005mm |
| Tekrarlanabilirlik | 0.00015mm |
| Veri toplama hızı | 1400 kere/ saniye |
| Maksim tarama hızı | 82m/s |
| Sıcaklık | -10 - 50°C |
| Nemlilik | % 35 - % 85 |
| Net Ağırlık | 1.4Kg |
| Boyut | 263.5×80×45mm |
| Ekran Tipi | 4.3 inçlik dokunmatik ekran |
| Ölçüm Birimleri | mm veya inç |
| Düzenlenebilir çözünürlük |
0.0001mm - 0.1mm 0.00001 inç - 0.01 inç |
| Alarm Relay çıkışı | 2 NO veya NC Terminal |
| Analog Çıktı | +TOL-,Tol çıkışı PIC çıkışı Kontrol Voltajı: 16 bit ± 10V DC Akım: 0 - 10 mA (Hız Kontrolü için) |
| İletişim Çıktısı | RS485 |
| Çıkış portu | 2 Yol OC Çıktı |
| Denetleyici Boyutu | 190 × 86 × 270 mm |
| Kurulum Boyutu | 164 × 82 mm |
| Panel kurulum boyutu | 180 × 66 mm |
| Özellikleri | 1Dört adet tek eksenli lazer çapı ölçer veya 2 eksenli lazer çapı ölçer veya iki lazer-CCD ölçer. 2Ekran fonksiyonları: çok eksenli ölçümler. +Tol, -Tol değeri, vb. |
Şekil 3. LDM1025 çap ölçüm cihazı
Resim 4. LDM2025 çap ölçüm ölçümü
LDM2025 Çift eksenli kompakt lazer çap ölçer
| Türü | Kompakt Lazer Çaplandırıcı |
| Ölçme kafası | LDM2025 |
| Kontrolör | DDC-7202 |
| Kapı Boyutu | 25 mm |
| Ölçme aralığı | 0.1mm - 20mm |
| Min Ölçülen Boyut | 0.1mm |
| Lazer Tipi |
Görsel Kırmızı Yarım iletkenli lazer 660mm |
| Doğruluk | ±0.0005mm |
| Tekrarlanabilirlik | 0.00015mm |
| Veri toplama hızı | 800 kez/saniye |
| Maksim tarama hızı | 82m/s |
| Sıcaklık | -10 - 50°C |
| Nemlilik | % 35 - % 85 |
| Net Ağırlık | 3.0Kg |
| Boyut | 187×240×50 mm |
| Ekran Tipi | 4.3 inçlik dokunmatik ekran |
| Ölçüm Birimleri | mm veya inç |
| Düzenlenebilir çözünürlük |
0.0001mm - 0.1mm 0.00001 inç - 0.01 inç |
| Alarm Relay çıkışı | 2 NO veya NC Terminal |
| Analog Çıktı | +TOL-,Tol çıkışı PIC çıkışı Kontrol Voltajı: 16 bit ± 10V DC Akım: 0 - 10 mA (Hız Kontrolü için) |
| İletişim Çıktısı | RS485 |
| Çıkış portu | 2 Yol OC Çıktı |
| Denetleyici Boyutu | 190 × 86 × 270 mm |
| Kurulum Boyutu | 164 × 82 mm |
| Panel kurulum boyutu | 180 × 66 mm |
| Özellikleri | 1Dört adet tek eksenli lazer çapı ölçer veya 2 eksenli lazer çapı ölçer veya iki lazer-CCD ölçer. 2Ekran fonksiyonları: çok eksenli ölçümler. +Tol, -Tol değeri, vb. |
Şekil 5. LDM2025 çap ölçüm ölçütü
