| Malzeme: | Metal | Renk: | Mavi |
|---|---|---|---|
| Türü: | Ölçüm aleti | Karar: | 0,001 mm |
| Önderi Zamanı: | 3 gün içerisinde | Ölçüm doğruluğu: | 0,001 mm |
| Vurgulamak: | tekerlek çapı ölçer,tel çapı ölçer,tel için lazer çap ölçer |
||
Dokunmasız Ölçüm Lazer Çapı Ölçüm Çapı Kablo borusu için.
LDM Serisi Ölçer, on yıllar süren teknolojik yeniliklere sahip klasik Mercury-Tech ürün serisidir ve 1.000'den fazla müşteri bu ürünleri, yüksek doğruluklu, güvenilir ürünleri kullanır.Şu anda tel., kablo, boru ölçümünün en iyi seçimi.
Tek Eksenli Lazer Diametre Ölçüsü, lazer taramasını kullanan yüksek hassasiyetli bir anket taksitidir.
Temel olarak çeşitli tellerde, kablolarda, boru üretim hattında, dış çapın ölçümü ve ekstrüder vida hızını veya çekiş hızını ayarlamak, OD'nin amacını kontrol etmek için kullanılır.Ayrıca iş parçasının dış çapı ve boyut ölçümleri için uygulanabilir.

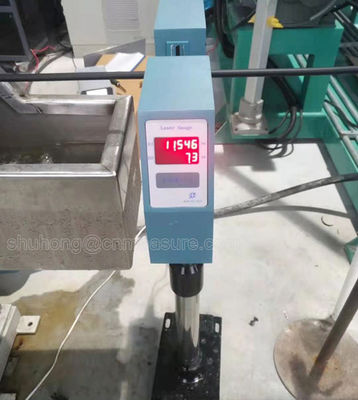

Resim.LDM-25 veya LDM-50 modeli
Tek Eksenli lazer çap ölçüm cihazı için teknik parametreler.
| Model | LDM-25 | LDM-50 | LDM-100B | LDM-150 | LDM-210 | LDM-380 | |||||
| Ölçme aralığı | 0.2-20mm | 0.2-45mm | 0.2-95mm | 0.2-145 mm. | 0.2-205mm | 0.2-375mm | |||||
| Min Boyut | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | |||||
| Maksimum Boyut | 20 mm | 45 mm | 95 mm | 145 mm | 205mm | 375mm | |||||
| Doğruluk | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| Karar | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | |||||
| Boyut | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | 121x36x8.5cm | 45x50x8.5cm(x2) | |||||
| Ölçüm Birimleri | mm | mm | mm | mm | mm | mm | |||||
| Güç | ~ 220V±% 15, 50-60HZ | ||||||||||
| Sıcaklık | -10~40°C | ||||||||||
| Nemlilik | <85% RH | ||||||||||
|
Ölçüm Başlığı Seri I/O |
Standart:RS485 Seçenekleri:RS232 / USB / Profibus | ||||||||||
| Ön ayarlar | Çap, +Tol, Tol, Alarm Ayarlama | ||||||||||
| Şeffaf Ölçüm | Seçenek | Seçenek | Seçenek | Seçenek | Seçenek | Seçenek | |||||
| Kontrol çıkışı | |||||||||||
| Seri I/O | RS485 | ||||||||||
| Analoglar Çıktı | 16 bit±10V DC çıkış | ||||||||||
| Relay çıkışı | 2 Volt Serbest (Status, Yukarı Tolerans, Alt Tolerans) | ||||||||||

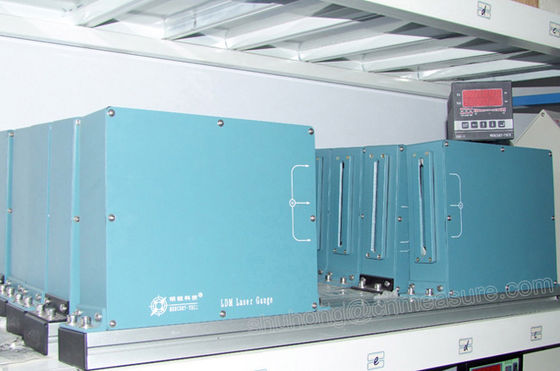

Resim. Model LDM-100B
Dual Axis laser diameter measuring device is the high-accuracy installment that uses the laser scan to carry is the high-accuracy survey installment that uses the laser scan to carry on the no-contacts on-line survey. Bu (özellikle X eksen ve Y eksen) aynı anda iki yönde çapı ölçmek.
Metal tel, cam, boru, tel ve kablo vb. için uygulanabilir. Ölçüm ve kontrolün çapı. İki yönlü ölçüm, aynı anda tel gösterebilecek ortalama gösterir,boru çapı, yuvarlak.
Çift Eksenli lazer çap ölçüm ölçüm cihazının teknik parametreleri.
| Model | Ölçme aralığı | Karar | Doğruluk |
| LDM-25XY | 0.1 - 20mm | 0.001 | 0.001mm |
| LDM-50XY | 0.2 - 45mm | 0.001 | 0.002mm |
| LDM-60XY | 0.2 - 55mm | 0.001 | 0.002mm |
| LDM-100XY | 0.2 - 95mm | 0.001 | 0.002mm |

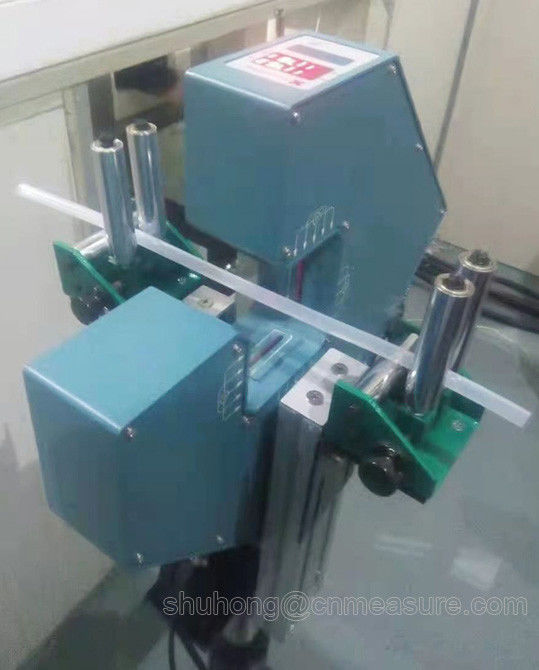

Resim. LDM-25XY veya LDM-50XY
Ana Özellikleri
1 temassız lazer çapı ölçümü, yüksek hız, yüksek doğruluk ve iyi tekrar edilebilirlik.
2 Gerçek zamanlı dış çap ve yuvarlaklık gösterimi, kalite kontrolünü ve üretim verimliliğini artırır, malzemelerin israfını azaltır.
3 Tam otomatik üretim elde etmek için çeşitli dijital ve analog kontrol sinyali fonksiyonları.
4 Çeşitli önceden ayarlanmış fonksiyonlar, nominal değer, üst ve alt toleranslar, alarm kontrolü önceden ayarlanmıştır, kullanımı kolaydır.
5 Standart veri portu bağlantısı hazır, veri analizi geliştirme kolaylığı için uyumlu yazılım.

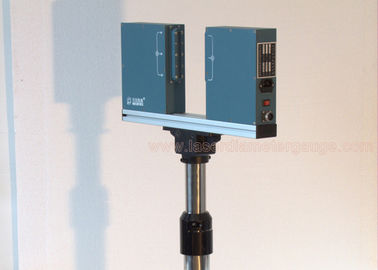

Resim. Model LDM-100XY
Kontrolörün Ana Özellikleri
1Uzaktan görüntüleme ve kontrol için kullanılır.
2DC motorların, VVVF motorlarının (extruder veya traktör) hızını kontrol edebilir.
3Laboratuvar kullanımı için uygundur.
4Diametre ayarlanmış toleransın ötesine geçtiğinde alarm verir.
5RS485 ile PLC endüstri kontrol bilgisayarına bağlanabilir.
6Boyutları: 100mm×100mm×120mm (Model:DDC-5)
Lazer çapı ölçüm cihazı Performans
Ölçüm: Lazer taraması
Lazer: Görünür kırmızı yarı iletken lazer
Lazer çıkış gücü: <2mW
Çalışma modu: sürekli
Güç tüketimi: <30W
Elektronik parametreler
Çalışma voltajı: ~ 220V ± 15% 50 - 60Hz
Çalışma sıcaklığı: -10 ~ 40 °C
Nem: <85% RH
LDM Serisi Ölçer, on yıllar süren teknolojik yeniliklere sahip klasik Mercury-Tech ürün serisidir ve 1.000'den fazla müşteri bu ürünleri, yüksek doğruluklu, güvenilir ürünleri kullanır.Şu anda tel., kablo, boru ölçümünün en iyi seçimi.
Resim. model LDM-60XY ölçüm kafası
