| Çalışma gerilimi: | ~ 220V ± %15 50 - 60Hz veya istek başına | Ölçüm doğruluğu: | 0,001 mm |
|---|---|---|---|
| Ağırlık: | 27Kg (Paketlemeden sonra) | Karar: | 0,001 mm |
| Renk: | Mavi | Malzeme: | Metal |
| Vurgulamak: | iç çap ölçer,iç çap ölçer,boru için lazer dış çap ölçer |
||
LDM-25XY Pipe Diameter Gauge Extruders için Lazer Diameter Ölçme Denetleyicisi.
Dual Axis laser diameter gauge is the high-accuracy installment that uses the laser scan to carry is the high-accuracy survey installment that uses the laser scan to carry on the no-contacts on-line survey. It (namely X axis and Y axis) simultaneously measure the diameter in two directions. Bu, aynı anda iki yönde çapı ölçmek için kullanılır.
Metal tel, cam, borular, tel ve kablo, vb. için uygulanabilir.boru çapı, yuvarlak.
Resim. LDM-25XY ölçüm başlığı
Resim. LDM-25XY için DDC-7200 dokunmatik ekran ekran kontrolörü
(İngilizce versiyonu var)
Çift Eksenli Lazer Diametre Ölçücüsü için teknik parametreler.
| Model | Ölçme aralığı | Karar | Doğruluk |
| LDM-25XY | 0.1 - 20 mm | 0.001 | 0.001mm |
| LDM-50XY | 0.2 - 45 mm | 0.001 | 0.002mm |
| LDM-60XY | 0.2 - 55 mm | 0.001 | 0.002mm |
| LDM-100XY | 0.2 - 95 mm | 0.001 | 0.002mm |

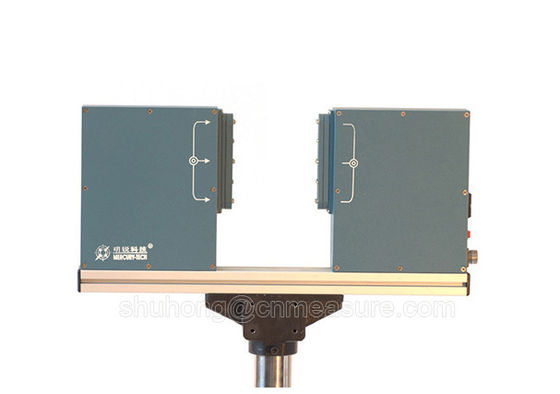

Tek Eksenli lazer boru çapı ölçer, lazer taramasını kullanan yüksek hassasiyetli bir anket taksitidir.
Temel olarak çeşitli tellerde, kablolarda, boru üretim hattında, dış çapın ölçümü ve ekstrüder vida hızını veya çekiş hızını ayarlamak için OD'nin amacını kontrol etmek için kullanılır.Can also be applied to the outer diameter of workpiece and size measurements İş parçasının dış çapına ve boyut ölçümlerine uygulanabilir.
Tek Eksenli lazer çap ölçerinin teknik parametreleri.
| Model | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| Ölçme aralığı | 0.2-20 mm | 0.2-45 mm | 0.2-95 mm | 0.2-145 mm | 0.2-205 mm | 0.2-375 mm | |||||
| Min Boyut | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | |||||
| Maksimum Boyut | 20 mm | 45 mm | 95 mm | 145 mm | 205 mm | 375 mm | |||||
| Doğruluk | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| Karar | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | |||||
| Boyut | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | 121x36x8.5cm | 45x50x8.5cm(X2) | |||||
| Birimler Ölçüm | mm | mm | mm | mm | mm | mm | |||||
| Güç | ~220V±% 15 ve 50-60 Hz | ||||||||||
| Sıcaklık | -10~40°C | ||||||||||
| Nemlilik | <85% RH | ||||||||||
|
Gauge Head Serial I/O |
Standart:RS485 Seçenekleri:RS232 / USB / Profibus | ||||||||||
| Öntanımlı ayarlar | Diameter, + Tol, Tol, Alarm Setting | ||||||||||
| Şeffaf Ölçüm | Seçenek | Seçenek | Seçenek | Seçenek | Seçenek | Seçenek | |||||
| Kontrol Çıktısı | |||||||||||
| Serial I/O | RS485 | ||||||||||
| Analogs Output | 16 bit±10V DC çıkış | ||||||||||
| Relay çıkışı | 2 Volt Free (Status, Yukarı Tolerans, Aşağı Tolerans) | ||||||||||

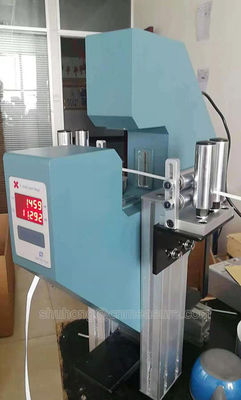

Resim. LDM-100B çevrimiçi ölçüm
Ana Özellikleri
1 temas dışı lazer çap ölçümü, yüksek hız, yüksek doğruluk ve iyi tekrarlanabilirlik.
2 Gerçek zamanlı dış çap ve yuvarlaklık gösterisi, kalite kontrolünü ve üretim verimliliğini iyileştirir, malzemelerin israfını azaltır.
3 Tam otomatik üretim elde etmek için çeşitli dijital ve analog kontrol sinyal fonksiyonları.
4 Various preset functions, nominal value, the upper and lower tolerance, alarm control presets, easy to operate. 4 Various preset functions, nominal value, the upper and lower tolerance, alarm control presets, easy to operate. 4 Various preset functions, nominal value, the upper and lower tolerance, alarm control presets, easy to operate.
5 Standard data port connection ready, compatible software for data analysis development convenience. 5 Standard data port connection ready, compatible software for data analysis development convenience. 5 Standart veri port bağlantısı hazır, veri analizi geliştirme kolaylığı için uyumlu yazılım.
Ana denetleyici özellikleri
1. It be used to remote display and control.... It be used to remote display and control...............................................................................................
2DC motorların, VVVF motorların (ekstrüder veya traktör) hızını kontrol edebilir.
3Laboratuvar kullanımı için uygundur.
4Diametre ayarlanmış toleransın ötesine gittiğinde alarm verecektir.
5. RS485 ile PLC endüstri kontrol bilgisayarına bağlanabilir.
6. Dimensions: 100 mm × 100 mm × 120 mm (Model:DDC-5)
lazer çapı ölçüm ölçüm cihazı Performans
Ölçüm: Lazer taraması
Lazer: Görünür kırmızı yarı iletken lazer
Lazer çıkış gücü: <2mW
Çalışma modu: sürekli
Güç tüketimi: <30W
Elektronik parametre
Çalışma voltajı: ~ 220V ± 15% 50 - 60Hz
Çalışma sıcaklığı: -10 ~ 40 °C
Nem: <85% RH
LDM Series Gauge is the classic Mercury-Tech product series, with decades of technological innovation and more than 1,000 customers use these products, high accuracy, reliable product. LDM Series Gauge, on yıllardır teknolojik yeniliklerle ve 1000'den fazla müşteri tarafından bu ürünleri kullanan, yüksek hassasiyetli, güvenilir bir üründür.Currently it is the wire (Şu anda bu tel), kablo, boru ölçümünün en iyi seçimi.
