| Vurgulamak: | Kablo Lazer çapı ölçer,LDM-25XY Lazer çapı ölçer |
||
|---|---|---|---|

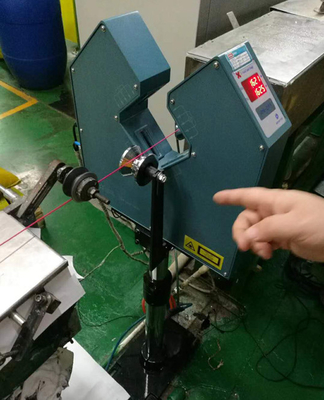

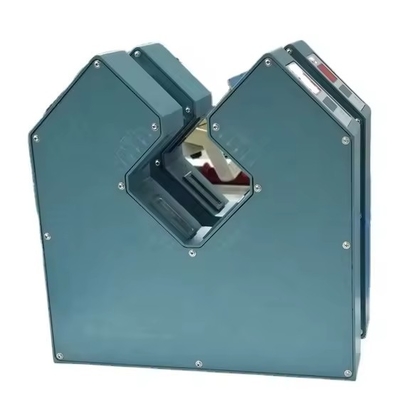

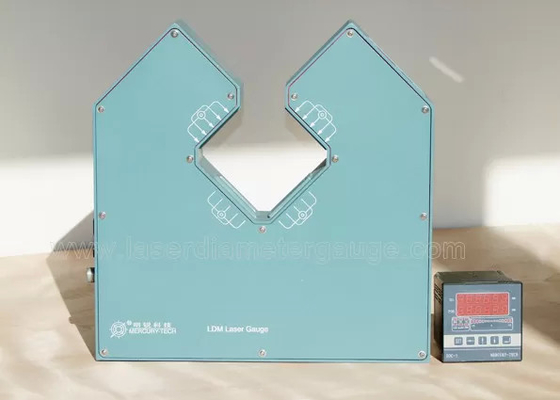

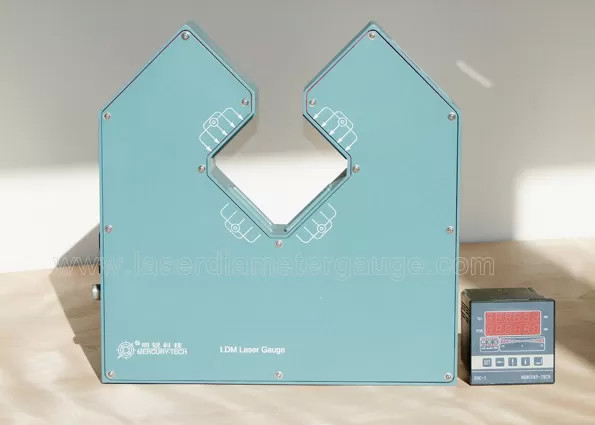

Kablo için lazer çapı ölçerOn-line temassız anket gerçekleştirmek için lazer taramasını kullanan yüksek hassasiyetli çevrimiçi ölçümdür.
Metal teller, cam, borular, tel ve kablolar vb. için uygulanabilir. Ölçüm ve kontrolün çapı.
2. Teknik parametreler
Model Ölçme Arası Farklılık Doğruluğu
LDM-25XY 0.2-20mm 0.001±0,01%×(Oku) ±0,001mm
| Model | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| Ölçme aralığı | 0.2-20mm | 0.2-45mm | 0.2-95mm | 0.2-145 mm. | 0.2-205mm | 0.2-375mm | |||||
| Min Boyut | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | |||||
| Maksimum Boyut | 20 mm | 45 mm | 95 mm | 145 mm | 205mm | 375mm | |||||
| Doğruluk | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| Karar | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | |||||
| Boyut | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | 121x36x8.5cm | 45x50x8.5cmx2) | |||||
| Ölçüm Birimleri | mm | mm | mm | mm | mm | mm | |||||
| Güç | ~ 220V±% 15, 50-60HZ | ||||||||||
| Sıcaklık | -10~40°C | ||||||||||
| Nemlilik | < 85% RH | ||||||||||
|
Ölçüm Başlığı Seri I/O |
Standart:RS485 Seçenekleri:RS232 / USB / Profibus | ||||||||||
| Ön ayarlar | Çap, +Tol, Tol, Alarm Ayarlama | ||||||||||
| Şeffaf Ölçüm | Seçenek | Seçenek | Seçenek | Seçenek | Seçenek | Seçenek | |||||
| Kontrol çıkışı | |||||||||||
| Seri I/O | RS485 | ||||||||||
| Analoglar Çıktı | 16 bit±10V DC çıkış | ||||||||||
| Relay çıkışı | 2 Volt Serbest (Status, Yukarı Tolerans, Alt Tolerans) | ||||||||||
Ana Özellikleri
1.Dokunmasız lazer çapı ölçümü, yüksek hız, yüksek doğruluk ve iyi tekrarlanabilirlik.
2.Gerçek zamanlı dış çap ve yuvarlaklık gösterimi, kalite kontrolünü ve üretim verimliliğini artırır, malzemelerin israfını azaltır.
3.Tam otomatik üretim elde etmek için çeşitli dijital ve analog kontrol sinyali fonksiyonları.
4.Çeşitli önceden ayarlanmış fonksiyonlar, nominal değer, üst ve alt toleranslar, alarm kontrol önceden ayarlanmıştır, kullanımı kolaydır.
3Performans göstergeleri:
Ölçüm: Lazer taraması
Lazer: Görünür kırmızı yarı iletken lazer
Lazer çıkış gücü: <2mW
Çalışma voltajı: ~ 220V ± 15% 50 - 60Hz
Çalışma sıcaklığı: -10 ~ 40 °C
Nem: <85% RH
Çalışma modu: sürekli
Güç tüketimi: <30W
Boyutları:
Ölçüm başlığı: 372mm×360mm×60mm
4. Aşağıdaki özelliklere sahip cihaz lazer çapı ölçer
1PLC, endüstriyel bilgisayar bağlanabilir.
2. RROFIBUS-DP ve MODBUS dönüştürücü ve PLC, IPC Connect tahsis edilebilir.
3. DDC-3, DDC-5 uzaktan kumanda ile donatılabilir, ekstrüder ve otomatik geri bildirim kontrolü toleransı kontrol etmek, ürün kalitesini iyileştirmek, tüketimi azaltmak için.
