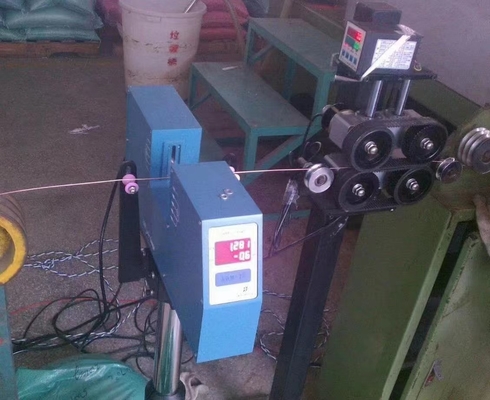

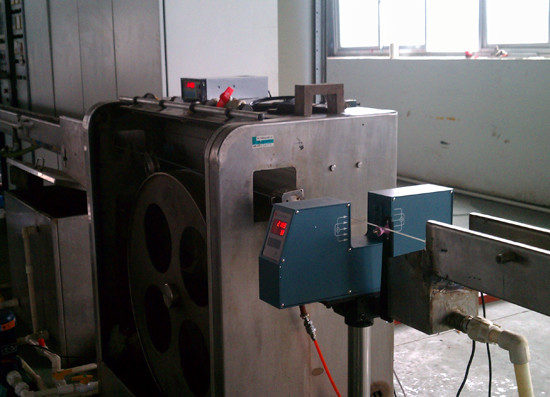

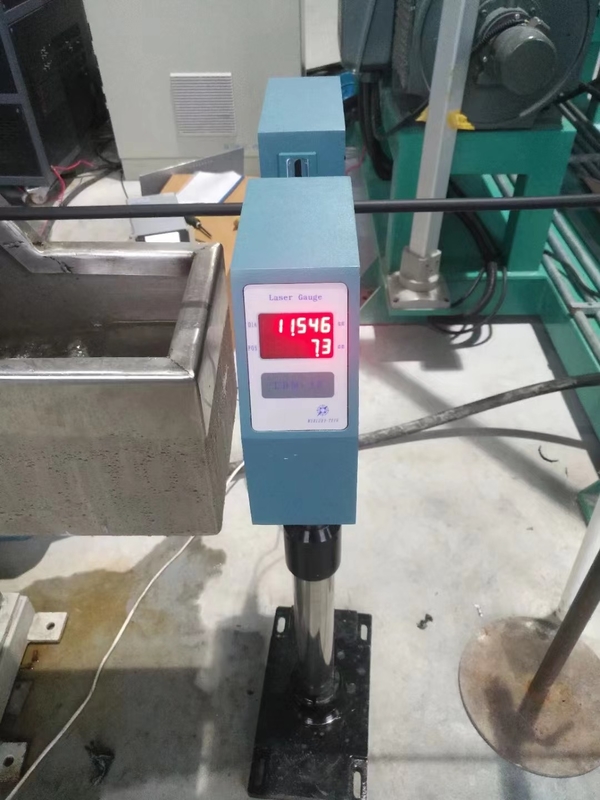

Tel, kablo, boru, lazer çap ölçerYüksek hassasiyetli anket taksitidir.On-line ölçümü temassiz yapmak için lazer taramasını kullanan.
Temel olarak çeşitli tellerde, kablolarda, boru üretim hattında, ölçümlerde kullanılır.dış çapı ve ekstrüder vida hızı veya çekiş hızı ayarlamak için,Ayrıca iş parçasının dış çapına ve boyutuna da uygulanabilir.ölçümler.
1. Teknik parametreler
| Model | LDM-25 | LDM-50 | LDM-100B | LDM-150 | ||
| Ölçme aralığı | 0.2-20mm | 0.2-45mm | 0.2-95mm | 0.2-145 mm. | ||
| Min Boyut | 0.2mm | 0.2mm | 0.2mm | 0.2mm | ||
| Maksimum Boyut | 20 mm | 45 mm | 95 mm | 145 mm | ||
| Doğruluk* | ±0.001 | ±0.002 | ±0.002 | ±0.01 | ||
| Tekrarlanabilirlik** | 0.5μm | 0.5μm | 0.5μm | 1μm | ||
| Karar | 0.001mm | 0.001mm | 0.001mm | 0.001mm | ||
| Boyut | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | ||
| Ölçüm Birimleri | mm | mm | mm | mm | ||
| Güç | ~ 220V±% 15, 50-60HZ | |||||
| Sıcaklık | -10~40°C | |||||
| Nemlilik | <85% RH | |||||
|
Ölçüm Başlığı Seri I/O |
Standart:RS485 Seçenekleri:RS232 / USB | |||||
| İletişim Protokolü | Modbus/Profibus | |||||
| Ön ayarlar | Çap, +Tol, Tol, Alarm Ayarlama | |||||
| Şeffaf Ölçüm | Seçenek | Seçenek | Seçenek | Seçenek | ||
| Kontrol çıkışı | ||||||
| Seri I/O | RS485 | |||||
| Analoglar Çıktı | 16 bit±10V DC çıkış | |||||
| Relay çıkışı | 2 Volt Serbest (Status, Yukarı Tolerans, Alt Tolerans) | |||||
2Performans göstergeleri
Ölçüm: Lazer taraması
Lazer: Görünür kırmızı yarı iletken lazer
Lazer çıkış gücü: <2mW
Çalışma voltajı: ~ 220V ± 15% 50 - 60Hz
Çalışma sıcaklığı: -10 ~ 40 °C
Nem: <85% RH
Çalışma modu: sürekli
Güç tüketimi: <30WDış boyutları:
Boyutlar: LDM-25/LDM-50 Ölçüm başlığı: 461mm×80mm×200mm
3. Aşağıdaki özelliklere sahip cihaz
PLC, endüstriyel bilgisayar bağlanabilir.
RROFIBUS-DP ve MODBUS dönüştürücü ve PLC, IPC Connect tahsis edilebilir.
iii. Ekstrüder ve otomatik uzaktan kumanda DDC-3, DDC-5 ile donatılabilir
Geri bildirim kontrolü, toleransı kontrol etmek, ürün kalitesini artırmak, azaltmak
tüketimi.

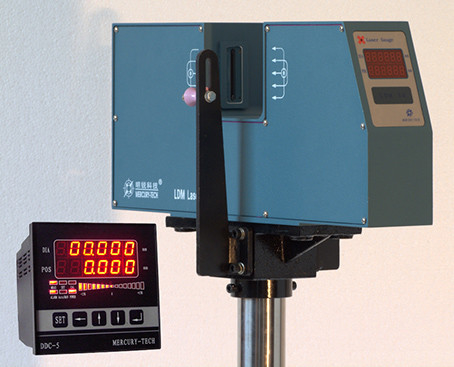

4Ekran denetleyici (Model:DDC-7202, DDC-5)
i. Uzaktan görüntüleme ve kontrol için kullanılabilir.
DC motorlara, VVVF motorlarına uygulanabilir.
iii.Kontrol cihazı, ekstrüderin veya traktörün hızınıçap toleransı.
Sinyal mesafesi: 500 m'den fazla
Çıkış voltajı: ±10V
RS485 ile PLC endüstri kontrol bilgisayarına bağlanabilir
PROFIBUS-DP veya MODBUS
Seçilebilir.
Dış boyutlar:164mm×85mm×280mm (Model:DDC-3)
100 mm × 100 mm × 120 mm (Model:DDC-5)
Kurulum deliği boyutu: 152mm×76mm (Model:DDC-3)
90 mm×90 mm (Model:DDC-5)
